시방서

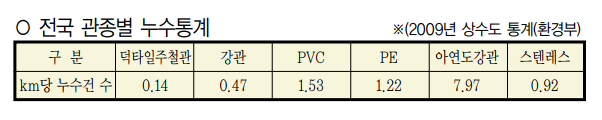

덕타일 주철관 핸드북Ⅱ. 덕타일 주철관의 특징3. 시공 및 유지관리상의 경제성 1) 시공의 경제성 - 간편하고 경제적이다.- 날씨와 지하수등 자연조건변화에 관계없이 일일계획량을 일정 하게 시공할 수 있기 때문에 시공계획수립이 용이하고 공기도 짧아 경제적이다.- 도심혼잡구간 및 미개발지역에서도 특수한 장비나 기술이 없어도 시공이 가능하고, 접합부 조인트에 필요한 최소굴착만으로 시 공이 가능하여 토목공사비가 저렴하다.- 연결부가 고무링으로 되어 있어 지반의 이동이나 침하에 잘 적응 하고 전식에 대한 우려가 없어 별도의 전식설비가 필요없다.- 관의 강성 大 → 노면하중에 대해 안전성 높음 → 얕은 매설가능 →굴삭 토공비 절감, 굴삭 시간 단축, 공사 간소화- 관의 강성이 커 SAND-BED등과 같은 특별한 기..

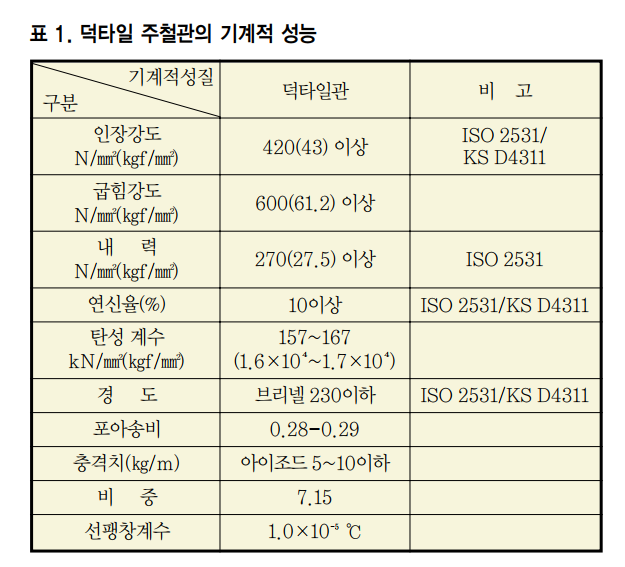

덕타일 주철관 핸드북Ⅱ. 덕타일 주철관의 특징2. 기계적 성질 및 화학적 성질 1) 인장강도(引張强度)와 연신율(延伸率) 주철제품의 양부(良否)는 일반적으로 인장강도에 의해서 구별할 수 있다. 특히 주철관은 극심한 압력에 견뎌야 하므로 인장 강도가 높아야 함은 두말할 나위가 없다. 일반적으로 주철은 기지 내에 흑연이 분산하여 존재하고 있기 때문에 인장강도는 기지의 강도 표 1에 덕타일 주철의 인장강도, 연신율 등 기계적성질을 나타내고 표 2에 각국의 주철관 표준 규격에 정해진 인장 강도, 연신율, 경도 값을 당사주철관의 그것과 비교하여 나타내었다. 여기에서 덕타일 주철은 회주철에 비하여 인장강도가 훨씬 높음을 알 수 있다. 그 이유는 다음과 같이 설명된다. 주철 중의 흑연은 대단히 약한 성분이다. 그런데..

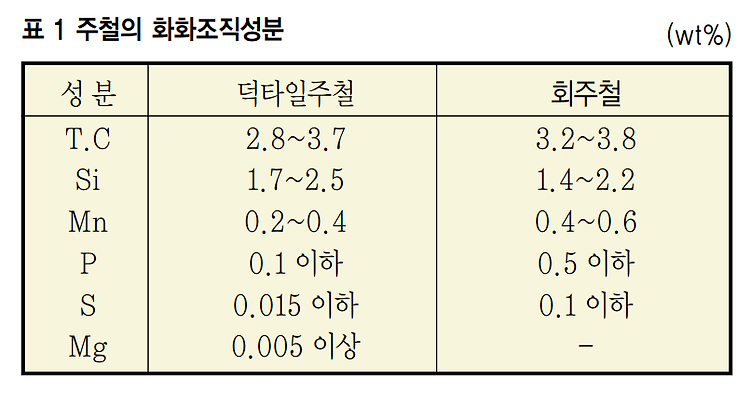

덕타일 주철관 핸드북Ⅱ. 덕타일 주철관의 특징1.정의및조직 철(鐵)과 탄소(炭素)의 합금계(合金系)에서 탄소량이 2%이하인 것을 강(鋼)이라 하고, 2%이상인 것을 주철이라 한다. 주철의 주요 성분은 표1에서 알 수 있는 바와같이 C, Si, Mn, P, S로 되어 있고, 덕타일 주철에는 Mg 또는 Ca 등의 흑연구상화(黑鉛球狀化) 원소(元素)가 미량(微量) 함유되어 있다. 일반적으로 주철은 이들 성분의 함량과 용해조건, 냉각속도에 따라서 주조 조직이 변화하게 된다. 주철사에 있어서 가장 오랜 역사를 갖는 회주철은 일반적으로 ferrite나 pearlite 또는 이들이 혼재한 기지에 흑연이 편상으로 정출(晶出)해 있는 상태로서 파면(破面)이 회색(灰 色)을 띄는 주철을 말한다. 여기서 ferrite는 상..

덕타일 주철관 핸드북Ⅰ. 주철관의 발달과정주철관의 발달과정 철이 인류의 역사에 도입된 이래 오랜 옛날부터 상수도용 송배수관 으로 주철이 사용되었다. 공식 기록으로는 1455년 독일의 한 주물공 장에서 Dillenburg성의 배수관 설치를 위하여 주철관을 제조한 것이 그 시초인 것으로 알려져 있다. 그후 1562년에는 독일의 Longensalya에 주철관이 부설되었고, 프랑스에는 약 24㎞길이의 배수관이 부설되어 오늘날까지 그 기능을 발휘하고 있다. 1783년 이후 철제련에 코크스를 연료로 사용하는데 성공하게 되자 주철관은 급격히 보급되기 시작했다. 특히 주철의 발달과정에 있어서 정점이라고 할 수 있는 덕타일주철이 1948년 H. Morrogh에 의해 발명되어 곧 덕타일주철관으로 사용되기 시작하였다. 일본..

덕타일 주철관 핸드북 Design & Installation of Ductile Iron Pipeline 「덕타일 주철관 핸드북」개정판을 발간하면서! 저희 회사는 1953년 국내최초 상수도용 회주철관을 생산하기 시작 하여 현재에 이르고 있으며, 폐사가 오늘에 이르도록 성장한 것은 항상 지도하여 주시고 격력하여 주신 관계제현의 덕분이라 생각 하옵고 이에 진심으로 감사드리는 바입니다. 그동안 피나는 노력의 결정으로 1968년부터 순수한 우리 기술 로서 금속계의 신제품인 덕타일 주철관을 생산하기 시작하였으며, 현재에 이르러서는 거의 모든 생산제품에 대한 KS인증을 획득하였고, 또한 ISO규격 및 BS규격, EN규격에 따른 수출품도 생산하고 있습 니다. 또한 1997년 9월에는 ISO 9002 인증도 획득하였습..
